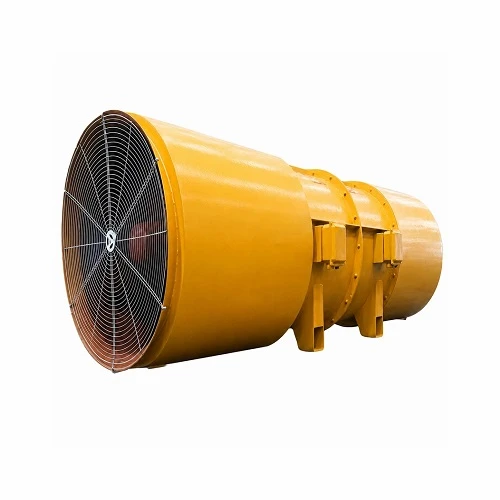

תוכנן לחילוץ עשן חירום ופינוי-חום בטמפרטורה גבוהה במתקני מסחר, תעשייה ותשתיות. נבנה כדי לשמור על שלמות מבנית ופעולה רציפה בטמפרטורות גבוהות (250 מעלות עד 400 מעלות) למשך 120 דקות לפחות במהלך אירוע שריפה, תוך התאמה מוחלטת לקודי הבטיחות-של החיים.

תכונות מפתח

ביצועי סיבולת תרמית:פעולה רציפה מאושרת תחת לחץ תרמי חמור עד 400 מעלות למשך 120 דקות, שמירה על דרכי מילוט קריטיות ושמירה על שכבות ריבוד עשן יציבות.

קשיחות מבנית-כבדה:מעטפת פלדת פחמן כבדה- או מפלדת אל-חלד אוסטניטית שתוכננו כדי למנוע עיוות תרמי ולשמור על מרווחי להבים אווירודינמיים הדוקים בטמפרטורות עבודה שיא.

בידוד מנוע Class H:מצויד במנועים מיוחדים בדירוג-טמפרטורות- גבוהות, מבודדים מזרם האוויר הראשי של הפליטה או ממוקמים בתוך תאי מיגון תרמי פנימיים מבודדים.

אימפלרים עם אופטימיזציה אווירודינמית:ציר אוויר מרותך מדויק- או להבים מעוקלים- לאחור מספקים יעילות לחץ סטטי גבוה עם חתימות אקוסטיות מבוקרות במהלך הפעלת חירום.

יכולת תפעולית כפולה-:מוגדר לאוורור כללי-ל-יום חלק, עובר אוטומטית לחילוץ עשן חירום במהירות-גבוהה עם קבלת מפעילי לוח בקרת אזעקת אש (FACP).

מפרט טכני

פָּרָמֶטֶר	טווח מפרט	תאימות ובדיקות סטנדרטיות
טמפרטורת הפעלה	250 מעלות, 300 מעלות, 400 מעלות (משך: 120 דקות)	EN 12101-3 (מוסמך מעבדה של צד שלישי), ISO 21927-3
נפח זרימת אוויר	5,000 מ"ק לשעה עד 120,000 מ"ק לשעה	AMCA 210 / ISO 5801
לחץ סטטי	עד 2,500 פאה	AMCA 210
קוטר אימפלר	400 מ"מ עד 2,000 מ"מ	ISO 13349
מיגון מוטורי	IP55 / IP56, בידוד Class H, H₂S / עמיד בפני לחות	IEC 60034
חומר דיור	Q235B פלדת פחמן, SS304 או SS316	ASTM A36 / EN 10025

עיקרון בנייה ועבודה

המכלול משלב מעטפת-כבדה, אימפלר בטמפרטורה גבוהה-, גל הינע, חבילת מנוע תרמי ומנגנוני קירור עזר.

ייצור מארז:צלחת פלדה מבנית מגולגלת המחוברת בריתוך MIG/MAG מתמשך. אוגנים נחתכים בלייזר- ומחוזקים בטבעות הקשחה חיצוניות כדי לעמוד בהפרשי לחץ גבוהים- מבלי להתכווץ תחת התפשטות תרמית.

הנדסת אימפלר:להבים מרותכים ישירות לרכזת-מעובדת כבדה. כל גלגל שהושלם עובר איזון דינמי ממוחשב על אסדות Schenck אופקיות לפי ISO 1940 Grade G2.5 כדי למנוע הרמוניות רטט הרסניות.

סידור כונן:זמין בתצורות מונעות-ישירה או רצועות-(סידור 1, 3 או 9). דגמים מונעי רצועה-משתמשים בגלגלות ברזל יצוק-בטמפרטורה גבוהה וחגורות V-עמידות בפני אש, אנטי-סטטיות- השוכנות מחוץ לזרם הפליטה התרמי הפעיל.

עקרון עבודה:עם קבלת אות 24V DC או סגירת מגע יבש- מה-FACP, מנועים מרובי-מהירות או מערכות עוקף VFD מעבירים את המאוורר לסל"ד המרבי שלו. האימפלר המסתובב במהירות-הגבוהה יוצר לחץ שלילי מיידי, שואב עשן רעיל וגזי בעירה חמים הרחק מאזורים תפוסים ופורק אותם בבטחה דרך פירים אנכיים או רשתות תעלות.

יישומים

מבני חניה תת קרקעיים:חילוץ מהיר של פליטת רכב צפוף ופחמן חד חמצני רעיל במהלך שריפות מקומיות של כלי רכב.

מנהרות כבישים ומסילות רכבת:מערכות אוורור אורכיות ורוחביות שנועדו לפנות נפחי עשן-בקנה מידה גדול ולשמור על ראות לפינוי חירום.

אטריומים וקניונים מסחריים:בקרת עשן אזורית ומידור עבור פריסות ארכיטקטוניות גדולות-פתוחות.

מפעלי ייצור תעשייתי:פינוי של תהליך-חום גבוה מ-גזים, אדים כימיים או עומסי חירום תרמיים מרצפות ייצור כבדות.

אפשרויות זמינות

ציפוי מגן:גימור מגולוון חם-, שכבות אבקת אפוקסי אנטי-קורוזיביות, או צבע קרמי מבוסס-בטמפרטורה גבוהה-על בסיס סיליקון המדורג עבור סף העולה על 450 מעלות.

תצורות הרכבה:כיסויי פליטה-על גג עם בולמים לנסיגה,-יחידות יניקה/פליטה מותקנות על הקיר, מאווררי תעלות מוטבעות אנכיות ודגמי זרימת אוויר הפיכה.

אביזרים:מגיני רשת בטיחות לכניסה/יציאה, אוגנים- נגדיים תואמים, מבודדי קפיצים נגד-רעידות, מחברי צינור גמישים בטמפרטורה-גבוהה, בולמי אש ממונעים.

שילוב בקרה:תיבות חיבור-במפעל, חיישני ניטור רעידות ופאנלי בקרה מקומיים התואמים למערכות ניהול מבנים סטנדרטיות (BMS / LonWorks / BACnet).

ייצור ואבטחת איכות

הייצור מבוצע במתקן הייצור הייעודי שלנו בשטח של 35,000 מ"ר, בהסתמך על מכונות סטנדרטיות ואבני דרך קפדניות של בקרת איכות:

עיבוד פחים:חיתוך לייזר בסיבי CNC מסוג Trumpf ובלמי לחץ CNC שומרים על סובלנות ממדים בטווח של ±0.1 מ"מ על פני כל רכיבי המעטפת.

תאימות לריתוך:ייצור מבני מבוצע על ידי רתכים מוסמכים הפועלים לפי הנחיות AWS D1.1 ו-ISO 3834. תפרים נושאי עומס קריטי- עוברים בדיקות לא-הרסניות (NDT) באמצעות בדיקת חלקיקים מגנטיים (MPI).

איזון דינמי:כל מכלול מסתובב הוא דיוק-מאוזן כדי להבטיח חתימות רעידות נמוכות תחת עומס תפעולי-מלא.

אימות בדיקה:ביצועים אווירודינמיים מאומתים בתא בדיקה ב-בית AMCA-תואם. דירוגי סיבולת תרמית מאומתים באמצעות בדיקות שריפת תנורים קפדניות של צד שלישי-.

שאלות נפוצות

ש: אילו אישורים נושאים מאווררים אלה לעמידה בבטיחות?

ת: היחידות נבדקות ומאושרות על ידי מעבדות צד שלישי-מוסמכות בהתאם ל-EN 12101-3 למערכות בקרת עשן וחום, המאמתות תקינות מבנית ותפעולית ב-250 מעלות, 300 מעלות או 400 מעלות למשך 120 דקות. רכיבים חשמליים עומדים בהנחיות IEC ו-CE.

ש: האם מאווררים אלו מתאימים לאוורור יומי רציף כמו גם לשאיבת עשן חירום?

ת: כן. דגמים דו--תכליתיים משתמשים במנועים מרובי-מהירות או כפולים-. הם פועלים במהירויות נמוכות יותר עבור החלפת אוויר יומית במרתף או במתקן, ועוברים אוטומטית למצב חירום מהיר- עם הפעלת אזעקת אש.

ש: האם ניתן למקם את המנוע מחוץ לזרם האוויר החם?

ת: כן. בתצורות מונעות -ברצועה (כגון סידור 3), המנוע מותקן חיצונית על לוח בסיס צדדי מחוזק, מוגן לחלוטין מחשיפה תרמית ישירה כדי למקסם את האמינות במהלך אירוע שריפה.

ש: מהו זמן האספקה הסטנדרטי עבור מפרטי פרויקט מותאם אישית?

ת: תצורות קטלוג סטנדרטיות נשלחות תוך 3 עד 4 שבועות. יחידות מהונדסים-לפי-הזמנה (ETO) הדורשות מתחים לא-סטנדרטיים, קידוחי אוגן מותאמים אישית או ציפויים מיוחדים להגנה מפני טמפרטורות גבוהות- דורשות 5 עד 7 שבועות לאחר אישור השרטוט.

ש: איך מונעים דפורמציה של הדיור תחת הלם תרמי קיצוני?

ת: מארזים בנויים מפלדה כבדה- מחוזקת בטבעות קשיח חיצוניות. מסגרת מבנית זו מפיצה התרחבות תרמית באופן אחיד, ומונעת שפשוף-ל-בית או התקף מכני בטמפרטורות גבוהות.

ש: איזה מידע נדרש כדי ליצור גיליון מידע מדויק של הצעת מחיר ובחירה?

ת: ספק את נפח זרימת האוויר הנדרש (מ³/h או CFM), לחץ סטטי (Pa או אינץ' wg), דירוג טמפרטורת העשן הנדרש (מעלה), משך ההפעלה, פרמטרי אספקת החשמל (מתח/תדירות/שלב) וכיוון ההתקנה.

בקש הצעת מחיר

שלח את מפרטי הפרויקט שלך, פרמטרי אוויר נדרשים ותקני תאימות כדי לקבל הצעה טכנית, נתוני ביצועים Computational Fluid Dynamics (CFD) ושרטוטי הגשה תוך 24 שעות.

אֶלֶקטרוֹנִי:sales@qiyuefan.com
תמיכה בהנדסת פרויקטים: חבילות הגשה טכניות מקיפות, בלוקים של CAD/BIM ועקומות ביצועי מאווררים מאושרות זמינות מיד על פי בקשה להגשת הצעות פרויקט והגשת ייעוץ.
